MOXA MiiNePort E2 Series

10/100 Mbps embedded serial device servers

MOXA MiiNePort E2 Series
  • EigenschaftenEigenschaften
  • BeschreibungBeschreibung
  • Weitere InformationenWeitere Informationen
  • PDFPDF
  • Smallest embedded device server available—only 29 x 17 x 12.6 mm
  • EZPower for 3.3 to 5 VDC system power input supported
  • Extremely low power consumption—only 140 mA @ 3.3 VDC or 92 mA @ 5 VDC
  • Uses the MiiNe- Moxa’s second generation SoC
  • Simple integration with NetEZ technology
  • Operation versatility with Real COM/TCP/UDP/RFC2217/MCSC
  • Support IPv6
Moxas MiiNePort E2 Serie der Embedded Geräteserver wurden für Hersteller entwickelt, die ihre seriellen Geräte bei minimalen Integrationsaufwand mit fortschrittlicher Netzwerkkonnektivität ausstatten möchten. Der MiiNePort ist mit MiiNe ausgestattet, Moxas eigenentwickelter SoC der zweiten Generation, der 10/100 Mbps Ethernet und bis zu 921.6 Kbps serielle Baudrate unterstützt und sich durch eine vielseitige Auswahl an sofort einstellbaren Betriebsmodi wie auch durch einen nur sehr geringen Stromverbrauch auszeichnet. Mit Moxas innovativer NetEZ Technologie ist der MiiNePort E2 in sämtliche Geräten integrierbar, die eine serielle Schnittstelle besitzen, und kann diese in kürzester Zeit Ethernet-fähig machen. Ferner ist der MiiNePort E2 der kleinste Embedded Geräteserver ohne einen RJ45-Stecker und kann somit in praktisch jedes auf dem Markt angebotene serielle Gerät integriert werden.

MiiNe - Moxas SoC der zweiten Generation

MiiNe wurde für Hersteller entwickelt, die auf der Suche nach einer wettbewerbsfähigen embedded Seriell-zu-Ethernet-Lösung sind. MiiNePort E2 gehört zu den weltweit kleinsten Embedded Gerätservern und hat den im Vergleich mit ähnlichen Produkten niedrigsten Stromverbrauch. Hauptmerkmale von MiiNe:
  • Entwickelt für Seriell-zu-Ethernet-Anwendungen
  • Besitzt einen ARM-Core
  • Nutzt Moxas eigenentwickelte, fortschrittliche UART-Technologie
  • Besitzt 2 MB-Flashspeicher und integrierte 4 MB-SDRAM-Speicher

NetEZ-Technologie

Moxas NetEZ Technologie bietet Herstellern von seriellen Geräten eine Vielzahl an leistungsfähigen Tools, um serielle Geräte Ethernet-fähig zu machen:

  • EZPower: Sie benötigen ein Modul, das an verschiedenen Spannungen betrieben werden kann? Nutzen Sie EZPower des MiiNePorts E2 für den Betrieb an Spannungen von 3,3 oder 5 VDC.

ProdGrafik

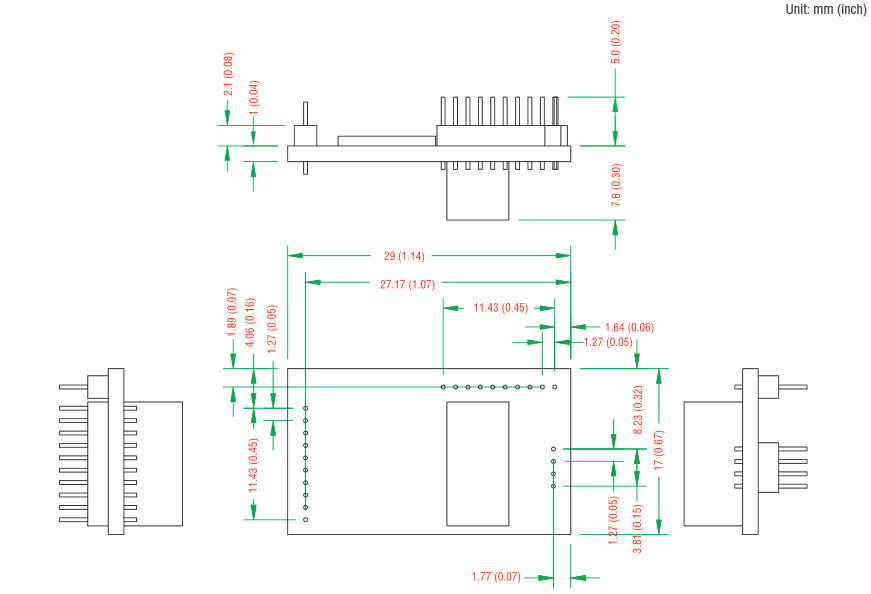

Form Factor

Type
Drop-in module

Dimensions
29 x 17 x 12.6 mm (1.14 x 0.67 x 0.50 in)

Weight
5 g


System Information

CPU
32-bit ARM Core

RAM
4 MB built in

Flash
2 MB built in


Ethernet Interface

Number of Ports
1

Speed 10/100 Mbps, auto MDI/MDIX

Magnetic Isolation Protection
1.5 kV built-in


Serial Interface

Number of Ports
1

Transmission Format
Standard ™L


Serial Communication Parameters

Data Bits
5, 6, 7, 8

Stop Bits
1, 1.5, 2

Parity
None, Even, Odd, Space, Mark

Flow Control
RTS/CTS, DTR/DSR, XON/XOFF

Baudrate
MiiNePort E2: 50 bps to 230.4 kbps
MiiNePort E2-H: 50 bps to 921.6 kbps


Non-standard baudrates supported

Serial Signals

™L
TxD, RxD, RTS, CTS, DTR, DSR, DCD, RST (reset circuit), GND


Digital I/O Pins

GPIO
4 configurable I/O pins


Software

Network Protocols
ICMP, ARP, IPv4/v6, TCP, UDP, DHCP, H™P, SNMP V1, SMTP, TFTP, Auto IP, Telnet, BOOTP

Configuration Options
Web Console, Serial Console (Serial Command Mode), Telnet Console, Windows Utility

Windows Real COM Drivers
Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

Fixed ™Y Drivers
SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

Linux Real ™Y Drivers
Linux 2.4.x, 2.6.x, 3.x

Operation Modes
Real COM, TCP Server, TCP Client, UDP, Ethernet Modem, RFC2217, MCSC

NetEZ function
EZPower, EZPage, SCM (Serial Command Mode), AutoCFG, MCSC (Multi-channel Serial Communication)


Environmental Limits

Operating Temperature
Standard Models: 0 to 55°C (32 to 131°F)
Wide Temp. Models: -40 to 85°C (-40 to 185°F)

Storage Temperature (package included)
-40 to 60°C (-40 to 140°F)

Ambient Relative Humidity
5 to 95% (non-condensing)

Altitude
Up to 2000 m

Note Please contact us if you require products guaranteed to function properly at higher altitudes.


Power Requirements

Input Voltage
3.3 to 5 VDC (±5%)

Power Consumption
140 mA @ 3.3 VDC, 92 mA @ 5 VDC input max.


Standards and Certifications

EMC
CE, FCC

EMI
EN 55022 Class B, FCC Part 15 Subpart B Class B

EMS
EN 55024,
EN 61000-4-2 (ESD),
EN 61000-4-3 (RS),
EN 61000-4-4 (EFT),
EN 61000-4-5 (Surge),
EN 61000-4-6 (CS),
EN 61000-4-8,
EN 61000-4-11

Shock
IEC-68-2-27

Freefall
IEC-68-2-34, IEC-68-2-32

Vibration
IEC-68-2-6

Green Product
RoHS, CRoHS, WEEE


Reliability

MTBF (mean time between failures)
5,696,350 hrs



Serial to Ethernet

Model No. Description
MiiNePort E2 Embedded device server for ™L devices, drop-in module, 10/100M without RJ45 connector, 50 bps to 230.4 Kbps baudrate, 0 to 55°C operating temperature
MiiNePort E2-H Embedded device server for ™L devices, drop-in module, 10/100M without RJ45 connector, 50 bps to 921.6 Kbps baudrate, 0 to 55°C operating temperature
MiiNePort E2-T Embedded device server for ™L devices, drop-in module, 10/100M without RJ45 connector, 50 bps to 230.4 Kbps baudrate, -40 to 85°C operating temperature
MiiNePort E2-ST Starter kit for the MiiNePort E2 Series, module included
MiiNePort E2-H-ST Starter kit for the MiiNePort E2-H Series, module included
